膜盒壓力表結構、用途及原理簡述

一、膜盒壓力表的結構

膜盒壓力表是用金屬膜盒作彈性敏感元件的壓力表。

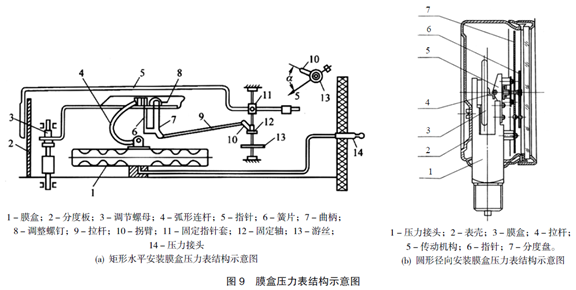

膜盒壓力表按外形可分為矩形水平安裝結構，如圖9（a）所示、矩形垂直安裝結構、圓形徑向安裝結構，如圖9（b）所示，三種型式。

膜盒壓力表按功能可分為膜盒壓力表和電接點膜盒壓力表兩種型式。

二、膜盒的種類、特性、材料膜盒是由兩片圓形金屬波紋膜片沿圓周焊接而成的彈性組件。用于測量壓力的膜盒通常制成開口膜盒和封閉（真空）膜盒兩種型式。兩只膜盒或多只膜盒可串聯成膜盒組。開口單膜盒用于膜盒壓力表中，開口雙膜盒組用于血壓表中，真空雙膜盒和三膜盒組用于測量大氣壓力的氣壓表和記錄式氣壓計中。

膜盒受壓力后其撓度為單片膜片的兩倍，從而提高了壓力表的靈敏度。

三、膜盒壓力表的用途和測量壓力能力膜盒壓力表主要用于對銅合金無腐蝕作用和對周圍環境無爆炸危險的氣體的壓力和負壓進行測量，如用于鍋爐通風設備的氣體壓力測量。

四、膜盒壓力表的工作原理膜盒壓力表的工作原理是：在被測氣體介質壓力作用下，膜盒發生彈性變形，膜盒的自由端產生位移，由連桿帶動傳動機構并進行放大，并使指針軸偏轉（或轉動），指針在標有法定計量單位的分度標尺（或分度盤）上指示出被測量壓力值。

以上壓力表校準需要用到的設備有精密壓力表，壓力表校驗器等設備。
