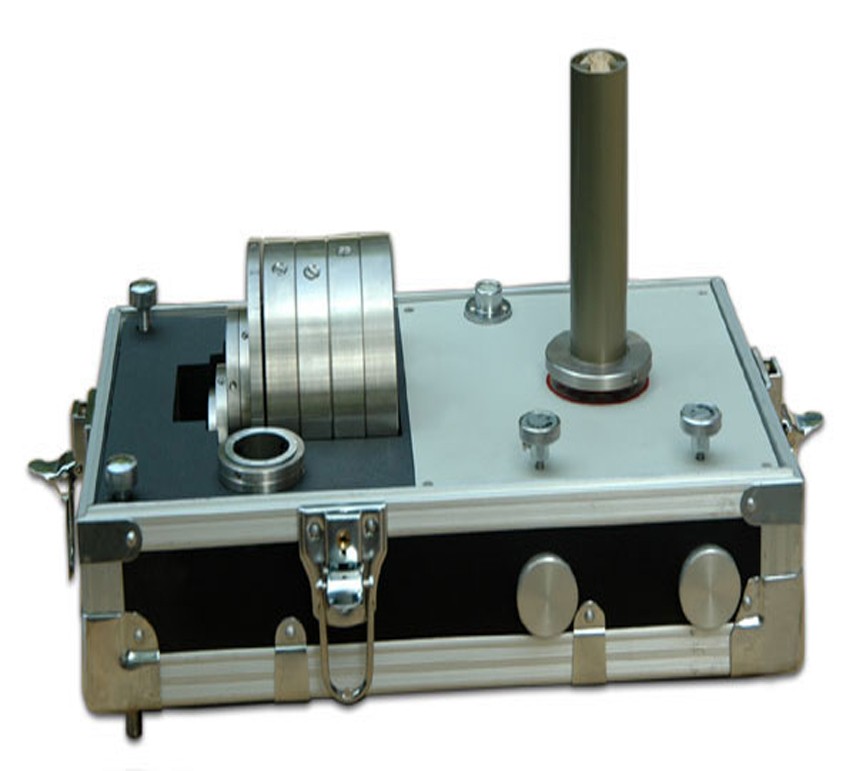

Y047、Y055浮球式壓力計

浮球式壓力計是以壓縮空氣或氮?dú)庾鳛閴毫υ?，以精密浮球處于工作狀態時的球體下部的壓力作用面積為浮球有效面積的一種氣動負荷式壓力計。

概述

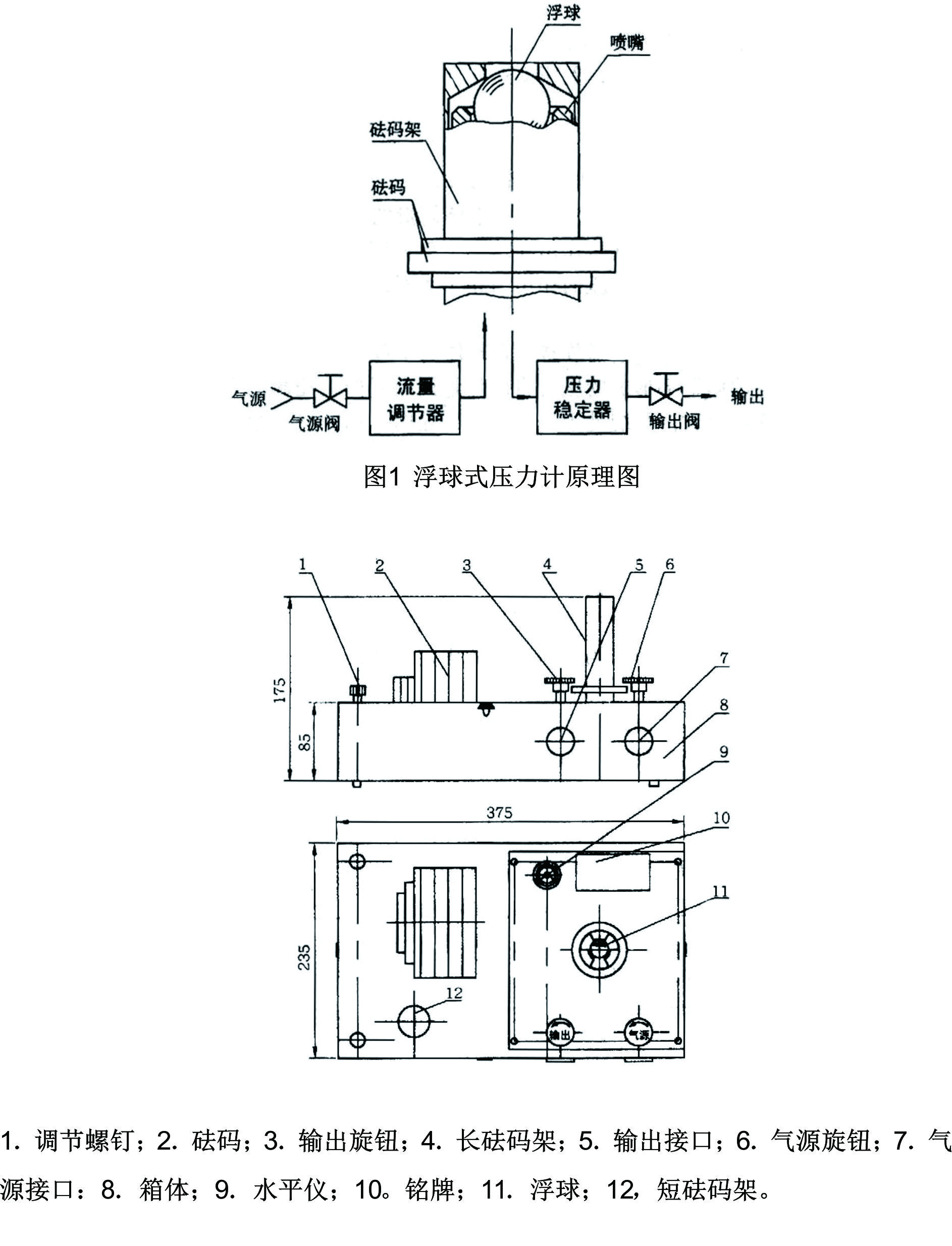

浮球式壓力計是以壓縮空氣或氮?dú)庾鳛閴毫υ?，以精密浮球處于工作狀態時的球體下部的壓力作用面積為浮球有效面積的一種氣動負荷式壓力計, 如下圖所示，精密浮球置于筒形的噴嘴內部，專用砝碼通過砝碼架作用在球體的頂端，噴嘴內的氣壓作用在球體下部，使浮球在噴嘴內飄浮起來。當已知質量的專用砝碼所產生的重力與氣壓的作用力相平衡時，浮球式壓力計便輸出一個穩定而精確的壓力值。

浮球式壓力計圖片

詳細參數

Y047型浮球壓力計技術參數
項目	參數
輸出壓力范圍 (MPa)	0.001～0.25
精度等級 (%)	±0.05
工作溫度 (℃)	15～30
溫度系數 ( /℃)	1.7×10^-5
額定氣源壓力 (MPa)	0.5
最高氣源壓力 (MPa)	0.7
最低氣源壓力 (MPa)	輸出壓力的1.5倍（低于0.3MPa時為0.3MPa）
額定氣源壓力時的耗氣量 (l/h)	≤150
外形尺寸 (mm)	380×240×260
重量 (kg)	≈15

Y047型浮球壓力計標配砝碼
砝碼名稱	砝碼的標志(MPa)	標配數量(個)
標配砝碼	0.05	4
	0.02	1
	0.01	2
	0.005	1
	0.002	1
	0.001	2
短砝碼架	0.001	1
長砝碼架	0.005	1

Y055型、Y055A型浮球壓力計標配砝碼
砝碼名稱	砝碼的標志(MPa)	標配數量(個)
砝碼名稱	砝碼的標志(MPa)	Y055型	Y055A型
標配砝碼	0.05	11	7
	0.02	1	1
	0.01	2	2
	0.005	1	1
長砝碼架	0.005	1	1

Y055型、Y055A型浮球壓力計技術參數
項目	參數
項目	Y055型	Y055A型
輸出壓力范圍 (MPa)	0.005～0.6	0.005～0.4
精度等級 (%)	±0.05
工作溫度 (℃)	15～30
溫度系數 ( /℃)	1.7×10^-5
額定氣源壓力 (MPa)	0.9	0.6
最高氣源壓力 (MPa)	1
最低氣源壓力 (MPa)	輸出壓力的1.5倍（低于0.3MPa時為0.3MPa）
額定氣源壓力時的耗氣量 (l/h)	≤300
外形尺寸 (mm)	380×240×260
重量 (kg)	≈15	≈12
