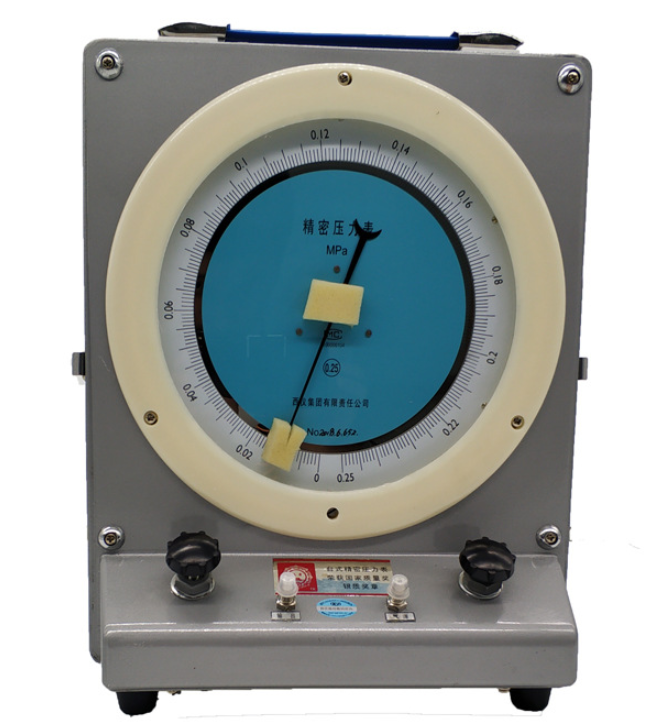

用途:精密壓力表主要用于校驗一般壓力表或精密測量對銅和鋼及其合金不起腐蝕作用的液體、氣體或蒸汽的壓力和負壓。 YBT-254臺式精密壓力表，可以代替單管汞柱壓力計，保護操作人員防止汞中毒.

產品參數

精度等級：0.25級

量程(MPa）：-0.1~0 ，0~0.04 ，0~0.06， 0~0.10， 0~0.16， 0~0.25

使用環境條件：0～40℃，相對濕度不大于80%，也可在-30～50℃的任一恒定溫度條件下使用。

溫度影響：使用環境溫度如偏離20±5℃時，誤差變化不大于0.1%10℃。

測量范圍：-0.1～0～0.25（MPa)（范圍內可選）

臺式精密壓力表結構原理

1.儀表由測量系統、指示部分和表殼部分等組成。

2.測量系統——由接頭，彈簧管和齒輪轉動機構等組成。

3.由被測介質的壓力作用，使彈簧管的末端（自由端）相應地產生位移，借助連桿帶動機構中的扇形齒輪產生一角位移，而使齒輪軸得以偏轉——傳給指示部分。

4.指示部分——由分度盤、鏡面（YB-201型不帶鏡面和指針等組成。由指針將齒輪軸的偏轉值相應地在分度盤上指示出被測介質的壓力值。

5.表殼部分——由表蓋、表玻璃和罩殼等組成。表蓋的下端設有供調整零位用調零裝置，以保持零

值和讀數的準確性。
