概述

THLL200-250DP壓力天平式管道檢漏儀是專門設計用于管線泄漏檢測的儀器?？梢跃軠y(cè)量任意變化或波動的壓力，測量壓力范圍可在1MPa至25MPa間任選。測壓介質可為液體（水或油）或氣體（空氣或天然氣），適于野外使用。可在惡劣的環境條件下提供精密的壓力測量。在管線測量方面，它可以用來測量管道的泄露、管道的流通性能以及因摩擦而引起的壓力損失；在氣站，它可以用來監測流量表；在熱電廠，它可以用來精確測量蒸汽壓，計算熱效率；在井口，它可以用來測量井口豎管中油、氣壓力。

工作原理

差壓型壓力天平（THLL200-250DP）為了測量壓力P_管，把低于所側壓力的整數兆帕砝碼加載到活塞上，砝碼和活塞及其配重由于自身重量產生一個向下的力，這個力將大于所測壓力作用在活塞桿上產生的向上的力，活塞處于最底位置。轉動手泵，在差動活塞環形面積處產生一個向上的附加壓力（紅色部分液體），推動活塞向上，到達工作位置。因?yàn)椴顗夯钊拿娣e差為10倍，所以把管道壓力放大10倍，將放大的壓力值直接顯示于精密壓力表上，則管道內的壓力P_管等于所加砝碼的壓力值和精密壓力表指示值之和。隨著管道的泄露，管道內壓力不斷下降，這個壓力的下降由精密壓力表指示出來，壓力表指針的下降值即為管道內壓力的下降值。該儀器可分辨出管道內2kPa的壓力變化（限于指針精密壓力表）。采用高精度數字壓力表分辨率可達0.1KPa（下圖為原理圖）

技術優勢

簡單結構的壓力天平，活塞的平衡通過加、減活塞上的小砝碼完成，找活塞的平衡點，使用起來簡單方便。活塞材質采用碳化鎢材料，增加靈敏度，并配備了數顯活塞工作位移視窗，簡單方便。

1、結 構

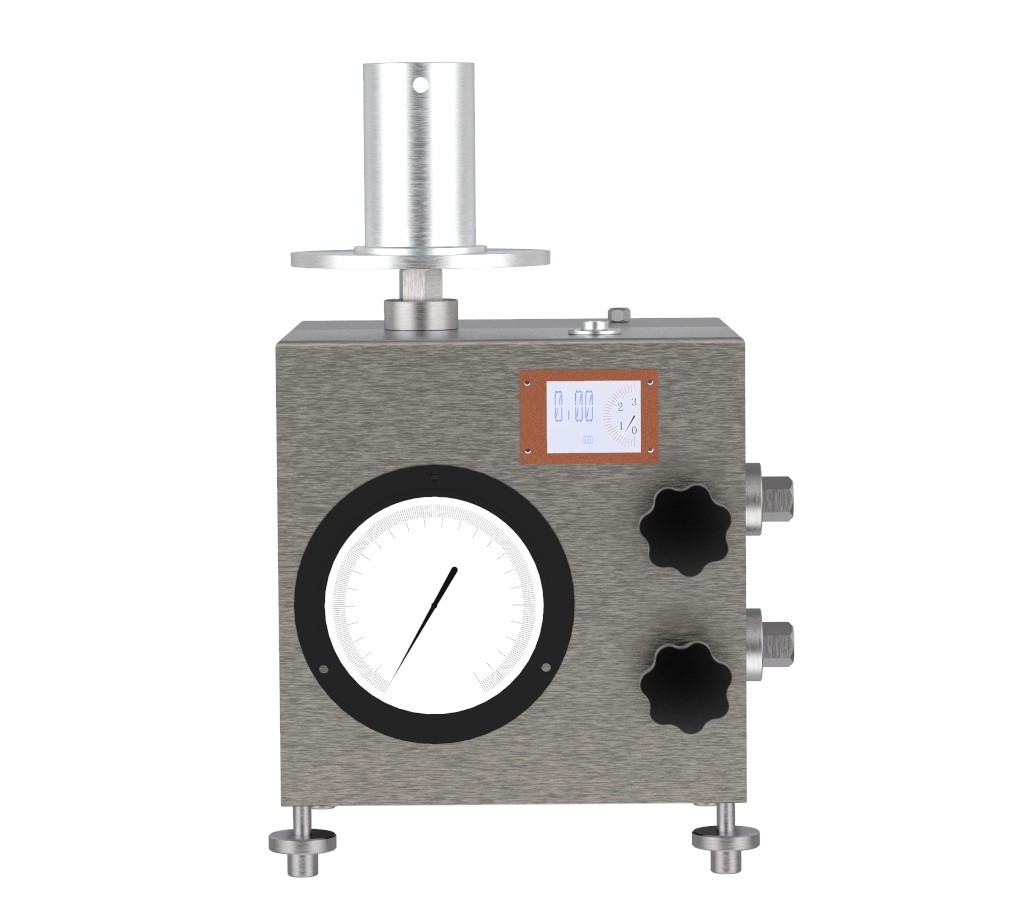

一體化結構設計，方便野外使用?；钊麊卧?、壓力容腔、液/液分離器（對于氣體檢漏為氣/液分離器）、精密壓力表（數字壓力表可選）、螺旋調壓泵、壓力傳感器、位移傳感器、溫度傳感器和所有閥門均安裝在一個精加工的鋼質金屬機殼內。儀器帶有四個調平腳，用于儀器的調平。

2、應 用

可用于氣體和液體管道檢漏。

3、技術參數

精度：±0.05%（±0.02%可選）

量程：THLL200-250G   0.5~25MPa（其他量程可以定做）砝碼為碳鋼發黑

THLL200-250DP  1~25MPa（其他量程可以定做）砝碼為無磁不銹鋼

精密壓力表量程：THLL200-250G   0~25MPa  精度：±0.25%F.S

                THLL200-250DP  0~0.6MPa  精度：±0.25% F.S

進水口：M20*1.5內螺紋

出水口：M20*1.5內螺紋

尺寸：525x340x350

重量：主機30公斤

      砝碼28公斤
